Формы (циклы цены и времени)

Представление

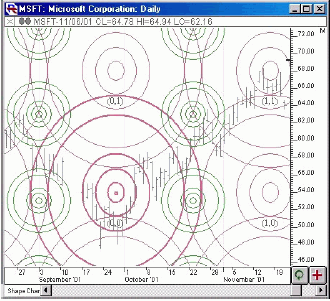

Выше представлен дневной график “Microsoft” (MSFT). Два примера индикатора “Формы” можно увидеть на графике – фиолетовым и зеленым цветом. Параметры для варианта, показанного фиолетовым цветом представлены ниже.

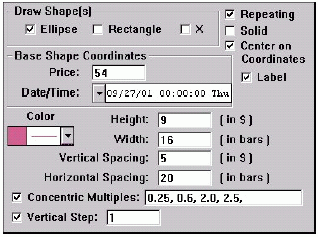

Параметры

• Вид формы – отмечается вид формы, который вы хотели бы построить. Выбор включает эллипс, прямоугольник и X
• Повторение – эта опция отмечается, если вы хотели бы, чтобы ваша форма повторялась на графике. Идентичная форма будет продублирована, используя выбор горизонтального и вертикального интервала.
• Заполнение – если отмечена эта опция, то форма или формы будут заполнены тем же цветом, что и формы.
• Центр координат – если отмечена эта опция, то базовая форма будет построена вокруг центра с указанными координатами. Если эта опция не отмечена, то на координатах будет установлен нижний левый угол базовой формы.
• Метка – эта опция действительна только в том случае, если модель повторяется. Если эта опция отмечена, то каждая форма будет помечена координатами X, Y относительно базовой формы. Например, форма находящаяся слева от базовой формы будет помечена (-1, 0) в то время как форма на две позиции выше базовой формы будут помечена (0, 2).
• Цена – цена, по которой строится базовая форма. Если опция “Центр координат” отмечена, то эта цена будет задавать вертикальный центр базовой формы, в противном случае, она будет задавать цену нижнего края базовой формы.
• Дата/время – Дата/время, по которой строится базовая форма. Если опция “Центр координат” отмечена, то этот параметр даты/времени будет задавать горизонтальный центр базовой формы, в противном случае, она будет задавать параметр цены/времени левого края базовой формы. Параметры
• Цвет – цвет, стиль и толщина линий формы.
• Высота – высота формы в долларах.
• Ширина – ширина формы в барах.
• Вертикальный интервал – вертикальный интервал между повторяющимися формами в долларах. Эта опция применяется только в том случае, если отмечена опция “повторение”.
• Горизонтальный интервал – горизонтальный интервал между повторяющимися формами в барах. Эта опция применяется только в том случае, если отмечена опция “повторение”.
• Концентрическое мультиплицирование – если отмечена эта опция, то в поле справа можно определить ее значения. Эти значения будут использоваться, чтобы построить дополнительные формы, имеющие тот же самый центр, но высота и ширина базовой формы будет умножена на заданное значение. Например, значение 2 приведет к построению дополнительной формы с тем же центром, но вдвое большей высотой и шириной, чем у базовой формы, в то время как значение 0.5 приведет к построению дополнительной концентрической формы, имеющей половинную высоту и ширину от базовой формы.
• Вертикальный шаг – эта опция позволяет пользователю определять вертикальный шаг, который будет использоваться при отладке индикатора “Формы”, используя стрелки вверх и вниз на клавиатуре, как описано ниже. Этот вертикальный шаг будет использоваться для регулирования высоты, положения и вертикального интервала. Если значение здесь не определено, то программа автоматически установит свой собственный шаг, исходя из ценового диапазона графика.

Описание

Индикатору “Циклы цены и времени” было дано более соответствующее название – индикатор “Формы”, которое и было добавлено в виде отдельной кнопки на панели инструментов в графическом пакете “Investor/RT”. Отдельная кнопка на панели инструментов делает намного более легким добавление индикатора “Формы” на требуемом местоположении графика. Для этого необходимо сначала щелкнуть на кнопку панели инструментов, после чего курсор изменится на карандаш с квадратом возле него. Затем строится прямоугольник на графике вокруг области, где требуется разместить Форму. Как только Форма находится на месте, она может быть передвинута путем перемещения маленькой точки, которая обозначает либо центр, либо нижний левый угол Формы (в зависимости от того, отмечен или нет “Центр координат” в параметрах индикатора). Рекомендуется в параметрах индикатора “Форма” установить комбинацию параметров, которая будет использоваться наиболее часто. Чтобы открыть окно параметров индикатора достаточно дважды щелкнуть на маленькую точку на индикаторе “Форма”. Некоторые предпочитают прямоугольник, в то время как другие могут предпочесть квадрат или эллипс. Кто-то захочет построить синий повторяющийся прямоугольник, в то время как другие всего лишь отдельный зеленый эллипс. Как только вы установили свои параметры, вы должны сделать их параметрами по умолчанию. Для этого еще раз откройте окно параметров и выберите опцию “Задать по умолчанию”. Теперь, каждый раз, когда вы используете панель инструментов, чтобы добавить Форму на свой график, будут использованы заданные параметры по умолчанию.

Индикатор “Формы” является гибким инструментом, который позволяет строить повторяющиеся, концентрические и автономные формы, которые располагаются по цене и времени на графике. Базовая форма размещается, основываясь на наборе координат цены и даты/времени. Эти координаты задают нижний левый угол или центр базовой формы. Размер формы задают параметры ширины и высоты. Высота дается в долларах, в то время как ширина использует бары. Базовая форма может быть повторена непрерывно на всем протяжении графика, благодаря опции “повторение”. Повторяющиеся формы могут быть разделены как вертикально, так и горизонтально. Интервал задается параметрами “Вертикального интервала” и “Горизонтального интервала”. Интервал 0 уплотнит формы таким образом, что они будут касаться друг друга. Также может быть построено концентрическое мультиплицирование базовой формы и повторяющиеся формы.

Чтобы сделать это следует отметить опцию “Концентрическое мультиплицирование”, и определить множитель, который вы хотели бы использовать. Как подразумевает их название, концентрические мультиплицированные формы имеют тот же самый центр, что и базовая форма. Множитель определяет во сколько раз будет увеличена или уменьшена ширина базовой формы.

Если в индикаторе отмечена опция “повторение”, то базовая форма будет выделена немного более яркой линией, чем другие формы. Если опция “Центр координат” не отмечен, то нижний левый угол базовой формы будет отмечен маленьким кругом, представляя координаты цены и времени, на которых основывается индикатор, в противном случае, кругом будет отмечен центр базовой формы. Может быть довольно неудобно приспосабливать Формы к желательным параметрам, используя окно параметров. Эта проблема может быть решена, за счет полного контроля параметров непосредственно с клавиатуры.

Forex Magazine
по материалам
www.linnsoft.com
