Приборы для тестирования электронных нагрузок

В сфере электротехники при разработке различных приборов существует необходимость моделирования различных параметров нагрузок. АКБ, солнечные батареи, генераторы, источники бесперебойного питания – все это нуждается в неоднократном и точном тестировании еще на стадиях разработки и испытаний.

Специализированные приборы для моделирования и имитации нагрузок в различных режимах так и называются: электронные нагрузки.

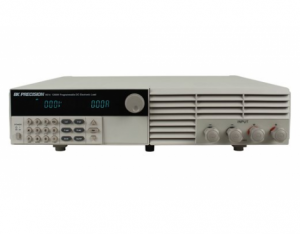

Так, одна из моделей подобных приборов Электронная нагрузка BK PRECISION BK8514 предназначена для тестирования различных источников питания постоянного тока. Рабочий диапазон прибора достаточно широк: до 500 В и 240 А. Режимы работы прибора легко перенастроить на необходимые для тестирования параметры.

Прибор может функционировать в режимах стабилизации CC, CV, CR или CP, при этом значения напряжения/силы тока или сопротивления/ мощности измеряются и отображаются в реальном масштабе времени.

Обозначения параметров:

• CV — постоянное напряжение;
• СС — постоянный ток;
• CR — постоянное сопротивление;
• CP — постоянная мощность.

Минимальное рабочее напряжение составляет всего < 0,1В, а показатель минимального входного напряжения всего 5мОм. При этом максимальное напряжение в 500 В позволяет тестировать приборы в условиях высоких напряжений. Также прибор Электронная нагрузка позволяет смоделировать короткое замыкание. Прибор имеет встроенный генератор плавной перестройки частоты.

Сам прибор оснащен системой защиты от перегрева, перенапряжения,  перегрузки и по току и от ошибочно установленной полярности. Прибор электронной нагрузки от производителей с мировым именем, всегда удобен в эксплуатации и безопасен. Гибкий запуск инициирующего события может быть задан несколькими различными способами:

• Посредством специальных клавиш на передней панели прибора;
• С помощью ТТЛ сигнала на задней панели прибора электронной нагрузки;
• При помощи специального программного обеспечения.

Как правило, в комплект поставки вместе с самим прибором входит  также кабель последовательного переходника «RS232 -TTL» и прикладное программное обеспечение.

Популярные бренды электронных нагрузок:

• АКИП (Китай);
• BK PRECISION (США, Тайвань);
• GW Instek (Тайвань);
• Rigol (Китай);

Приборы электронной нагрузки – это высокоточное и достаточно дорого оборудование, которое реализуется на достаточно узкоспециализированном рынке измерительных приборов. При возникновении необходимости тестирования электроприборов в бытовых условиях, специалисты проявляют изобретательность и собирают кустарные аналоги самостоятельно. Это экономически более целесобразно, однако несет сопряженные риски в плане безопасности
